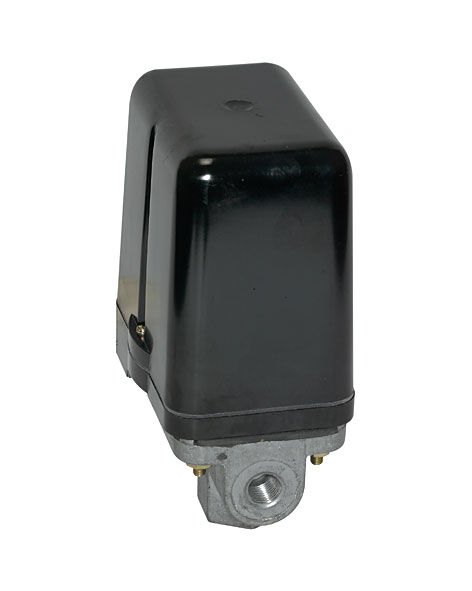

Condor MDR-5/11 2-11 bar G 1/2" + G 1/4" GOA BAAA 090A110 XXX XXX
%
151,04 €*
(10.99% risparmiato)
134,44 € iVA inclusa
Contenuto:
1 pezzo
Prezzi IVA inclusa a partire da 139 euro (lordi) spedizione gratuita (IT) altrimenti più le spese di spedizione
Produttore:
Condor
EAN:
4014502212959
Codice prodotto del produttore:
212959
Codice prodotto:
CO-212959
Peso:
0.894 kg
Spedizione:
Pacchetto
Informazioni sul prodotto "Condor MDR-5/11 2-11 bar G 1/2" + G 1/4" GOA BAAA 090A110 XXX XXX"
- Versione trifase
- Capacità di commutazione 5,5kW
- disponibile con relè di sovracorrente
- pressione massima di interruzione 45 bar
- 3 poli (normalmente chiuso)
- secondo la norma EN 60947
- Classe di protezione IP 54
- Materiale della flangia=alluminio pressofuso
Dati tecnici:
| Tensione nominale di isolamento | 500 V |
Capacità di commutazione del motore (AC3) Ue= 240V (1~) | 2,5 kW |
| Capacità di commutazione del motore (AC3) Ue= 230V (3~) | 4 kW Capacità di commutazione del motore |
| Capacità di commutazione del motore (AC3) Ue =400V (3~) | 4,0 kW |
| Durata dell'interruttore (AC3) Ue= 500V (3~) | 5,5 kW |
| Durata del pezzo di commutazione (AC3) | > 1 x105 |
| Vita meccanica | > 5 x105 |
| Max. Frequenza di commutazione elettrica | 120 |
| Max. Frequenza di commutazione massima meccanica | 600 |
| Corrente nominale di eserciziole a 400 V AC 3/ 500 V AC 3 | 12 A |
Pressione di scoppio Pz fino a 16 bar fino a 45 bar | > 40 bar > 60 bar |
| Temperatura media consentita aria | -5...+ 80°C |
| Temperatura media consentita dell'acqua | +80 °C |
| Classe di protezione secondo EN 60529 | IP 44 / IP 65 |
| Sezioni di connessione 1... a trefoli sottili 1x/2x | 2,5 / 2,5 mm2 |
| Sezioni di collegamento 1... a trefoli sottili 1x/2x | 4 / 4mm2 |
Accedere
Accessori adatti
18
%
Pressostato Condor MDR 5/11 2-11 bar G 1/2" + G 1/4" 212959
Versione trifase
Capacità di commutazione 5,5 kW
disponibile con relè di sovracorrente
pressione massima di interruzione 45 bar
3 poli (normalmente chiuso)
secondo la norma EN 60947
Grado di protezione IP 54
Materiale della flangia=alluminio pressofuso
All'epoca del suo sviluppo e della sua produzione, il pressostato Condor è stato costruito in conformità alle norme tecnologiche vigenti e riconosciute ed è considerato sicuro da utilizzare. Tuttavia, il pressostato può presentare dei pericoli se viene utilizzato da personale non addestrato, in modo improprio o non conforme alla sua destinazione. È necessario osservare le informazioni sulla sicurezza e le norme di legge locali. I pressostati vengono utilizzati per monitorare e controllare i processi, per commutare pompe e compressori in base alla pressione presente.
Per l'MDR-5 con pulsanti è assolutamente necessario un relè di sovracorrente (non incluso nella fornitura), altrimenti il meccanismo di accensione e spegnimento non funziona!
Dati tecnici (DIN EN 60947-4-1):
Corrente nominale di esercizio le (Ue=400 V)
16 A
Potenza nominale di esercizio (AC 3)
Ue=250 V (1~) / 400 V (3~) / 500 V (3~)
2,5 kW/ 5,5 kW /4kW
Frequenza nominale
50 Hz/ 60 Hz
Tensione nominale di isolamento Ui
500 V
corrente nominale di cortocircuito condizionata (Ue=500 V)
3 kA
Grado di inquinamento
3
Classe di protezione
I
Vita meccanica Cicli di commutazione
> 5 X105
Max. Frequenza di commutazione massima cicli di commutazione meccanici/ h
600
Durata del pezzo di commutazione (AC 3) Cicli di commutazione
> 1 X105
Modalità operativa nominale (classe 120) Cicli di commutazione/ h
120
Intervallo di temperatura
-da 5°c a +80°c
Tipo "2" NH00 / gl
50 A
Materiale dei contatti
Lega d'argento
