Offerta speciale Compressore a vite Atlas Copco GA 7 VSD+ P con essiccatore a refrigerazione e ricevitore di aria compressa - sistema nuovo pronto per il collegamento

Atlas Copco GA 7 VSD+ - compressore a vite a controllo di frequenza, stazione di aria compressa con essiccatore a refrigerazione e serbatoio (compressore: anno di fabbricazione 2023, 0 ore di funzionamento)

Compreso essiccatore a refrigerazione e serbatoio di aria compressa - sistema nuovo pronto per il collegamento (compresi gli accessori di collegamento)

Si assicuri ora il prezzo di liquidazione del magazzino!

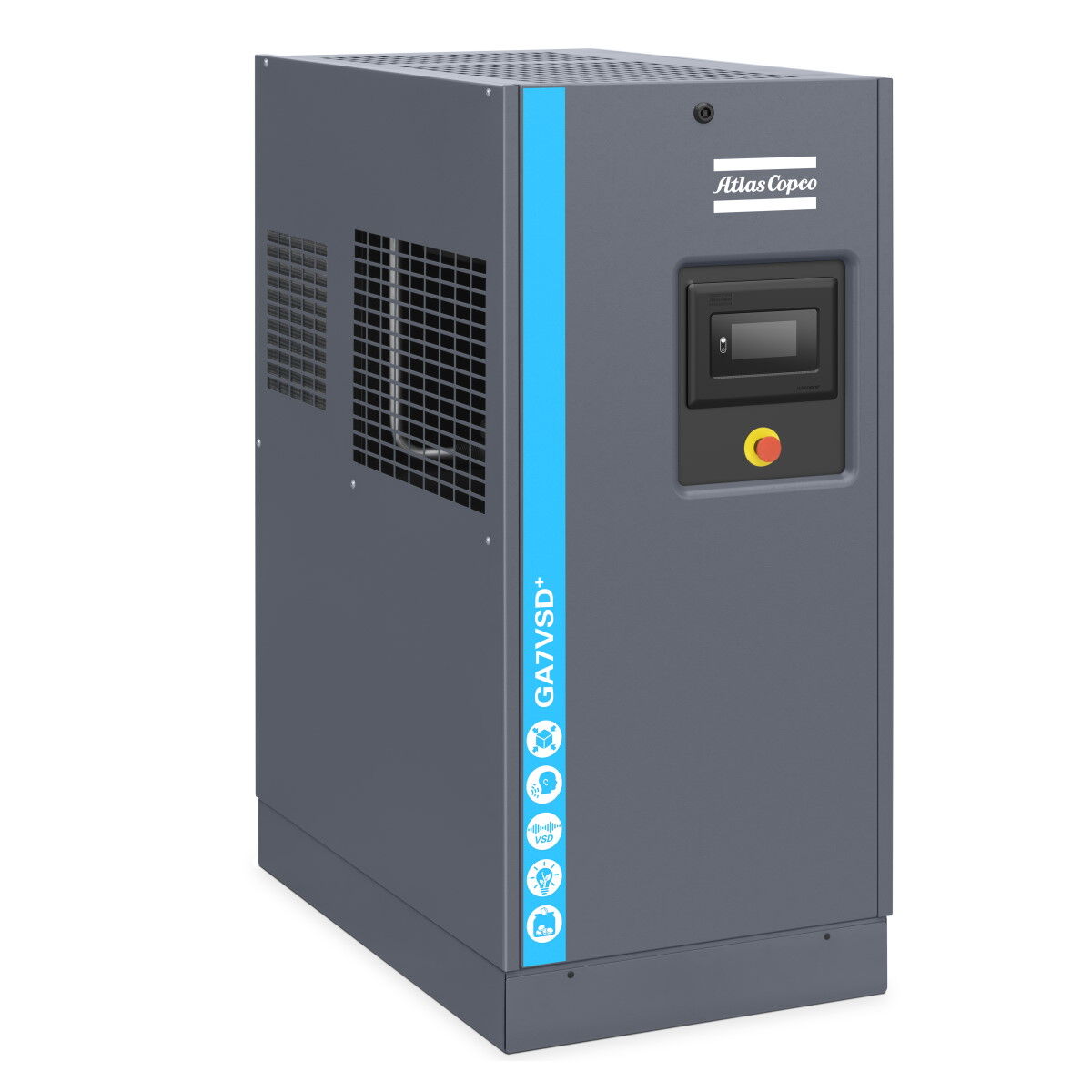

Compressore a vite Atlas Copco GA 7 VSD+ P

Flusso volumetrico utilizzabile all'uscita del sistema compatto (ISO 1217-3, Allegato E):

Dati tecnici:

Valori limite:

Potenza totale richiesta dal sistema compatto:

Gamma di velocità:

Dati del motore elettrico: Motore interno a magneti permanenti, classe di protezione IP 66, classe di isolamento H. Marca: Atlas Copco

Dimensioni e pesi:

Connessioni dei tubi:

I principali vantaggi del GA 5-15 VSD+:

Efficienza:

Il compressore GA 5-15 VSD+ ha un fabbisogno energetico specifico (SER) mediamente inferiore del 20 % rispetto agli attuali modelli GA VSD.
L'eco-efficiente VSD+ risparmia fino al 50 % di energia rispetto agli attuali compressori GA a velocità fissa e fornisce anche fino al 12 % in più di flusso volumetrico di aria compressa su tutta la gamma. Questo enorme miglioramento è stato ottenuto grazie ai componenti principali: L'efficiente motore del ventilatore (conforme a ErP 2015) con un consumo energetico inferiore, ma anche una minore emissione di rumore e la più alta efficienza del motore (iPM) fino al 94,5 %, che supera la classe di efficienza IE4.

Affidabile:

Nella serie GA 5-15 VSD+, combiniamo l'esperienza e la competenza di oltre
100 anni con tecnologie collaudate e componenti esistenti.
Il risultato è un'unità con bassi requisiti di manutenzione, un minor numero di componenti e una maggiore efficienza dei costi per quanto riguarda le parti rimanenti.
Grazie a test approfonditi sul campo, possiamo garantire la massima affidabilità e assenza di guasti!

Compatto:

Abbiamo rivoluzionato il settore dell'aria compressa, ridisegnando il layout convenzionale di un tipico compressore d'aria. Invece del solito design orizzontale che richiede spazio, il nuovo GA 5-15 VSD+ è montato verticalmente e ha un ingombro estremamente ridotto. Ciò consente di risparmiare spazio prezioso sul pavimento e sul lavoro, facilita l'accesso alla manutenzione, accelera la produzione e riduce il costo totale di proprietà.

L'unità motrice è composta da 2 componenti principali:

1. Il motore a magneti permanenti interni (iPM) (4)
   Questo motore, con la sua efficienza estremamente elevata (94,5 %), supera i requisiti della classe di efficienza IE4. Il motore è stato appositamente sviluppato da noi per azionare i compressori a vite a iniezione d'olio. Il suo design è compatto e dispone di un circuito di raffreddamento dell'olio ottimizzato, che rende superfluo il raffreddamento ad aria. Allo stesso tempo, l'olio lubrifica i cuscinetti, in modo che non sia necessaria una (ri)lubrificazione. Questo motore è ottimizzato per velocità più elevate e ha una classe di protezione IP 66 invece della IP 55 standard.
2. Lo stadio del compressore (3) è un elemento di compressione sviluppato e prodotto da noi, dotato di rotori principali e secondari con un profilo asimmetrico e progettato per una combinazione ottimale di flusso volumetrico massimizzato e basso consumo energetico.

Azionamento diretto

Il motore aziona direttamente il rotore principale dello stadio compressore, eliminando la necessità di ingranaggi o cinghie e guarnizioni dell'albero. Ciò consente di creare un 'insieme' a tenuta di pressione attraverso il quale l'olio fluisce dal motore allo stadio del compressore. Il suo design verticale riduce l'ingombro del 60 %, rendendo la macchina molto compatta.

Ventilatore innovativo (13)

Il design e la produzione della ventola utilizzano le tecnologie più recenti. I bordi dentellati delle pale del ventilatore rendono il ventilatore molto efficiente dal punto di vista energetico e silenzioso. Questo ventilatore è già conforme alla normativa ErP 2015.

Separatore olio, filtro olio e materiali di consumo (9.7)

Il potente sistema di separazione aria-olio a 2 stadi assicura un basso consumo di olio, garantisce bassi costi di manutenzione e una buona separazione dell'olio tra gli intervalli di manutenzione. Il filtro dell'olio pulisce continuamente l'olio dalle particelle più grandi di 25 micron con un tasso di separazione del 99%, in modo da garantire la qualità della lubrificazione e mantenere le buone condizioni dei componenti rotanti

Valvola di protezione (2)

Il nuovo compressore GA VSD+ è caratterizzato da un sistema completamente nuovo. Quando l'aria viene aspirata, la valvola si apre automaticamente. Se non è necessaria l'aria, un magnete riconosce l'arresto e invia un impulso di aria compressa alla valvola per chiuderla di nuovo. L'aria compressa non può fuoriuscire attraverso il filtro di ingresso e l'intera unità motrice rimane pressurizzata. In altre parole, non ci sono perdite per blow-out. L'aria non fuoriesce. Non viene sprecata energia. Quando il compressore si riavvia, l'unità motrice è completamente pressurizzata. Grazie alla coppia più bassa nell'unità di trasmissione pressurizzata, il compressore è in funzione in pochissimo tempo. In questo modo si risparmia nuovamente energia.

Sistema di controllo

Il sistema di controllo di ultima generazione Elektronikon® offre un'ampia gamma di funzioni di controllo e monitoraggio che le consentono di aumentare le prestazioni e l'affidabilità del suo compressore grazie agli algoritmi di controllo avanzati incorporati.

Doppio setpoint di pressione:

La maggior parte dei processi produttivi ha una domanda di aria compressa fluttuante, che può causare uno spreco di energia durante i periodi di bassa domanda di aria compressa. Con Elektronikon® può creare manualmente o automaticamente due diverse fasce di pressione del sistema, per ottimizzare l'uso dell'energia e ridurre i costi.

Timer settimanale

Un timer le consente di impostare partenze e arresti per adattare la produzione di aria compressa alla domanda corrente - al giorno, alla settimana o in modo completamente personalizzato in base alla situazione e ai requisiti individuali.

Ciclo economico integrato

Il ciclo economico del ventilatore riduce il consumo energetico spegnendo il ventilatore durante il funzionamento a basso carico. Utilizzando un sensore ambientale per monitorare la soppressione del punto di rugiada richiesto, Elektronikon® avvia e arresta l'essiccatore e riduce il consumo energetico al minimo.

Apparecchiatura completa

L'aria compressa non trattata contiene umidità e aerosol, che aumentano il rischio di corrosione e di perdite nel sistema di aria compressa. Questo può portare a danni al sistema dell'aria e alla contaminazione del prodotto finale. I costi di manutenzione possono superare di gran lunga i costi di trattamento dell'aria. I compressori GA 5-15 VSD+ forniscono aria pulita e secca per una maggiore affidabilità del suo sistema, evitando costosi fermi macchina e ritardi di produzione e garantendo la qualità dei suoi prodotti.

I compressori GA 5-15 VSD+ completamente equipaggiati sono dotati anche di un essiccatore d'aria che elimina l'umidità dall'aria compressa raffreddando l'aria fino a quasi congelarla e scaricando automaticamente la condensa.

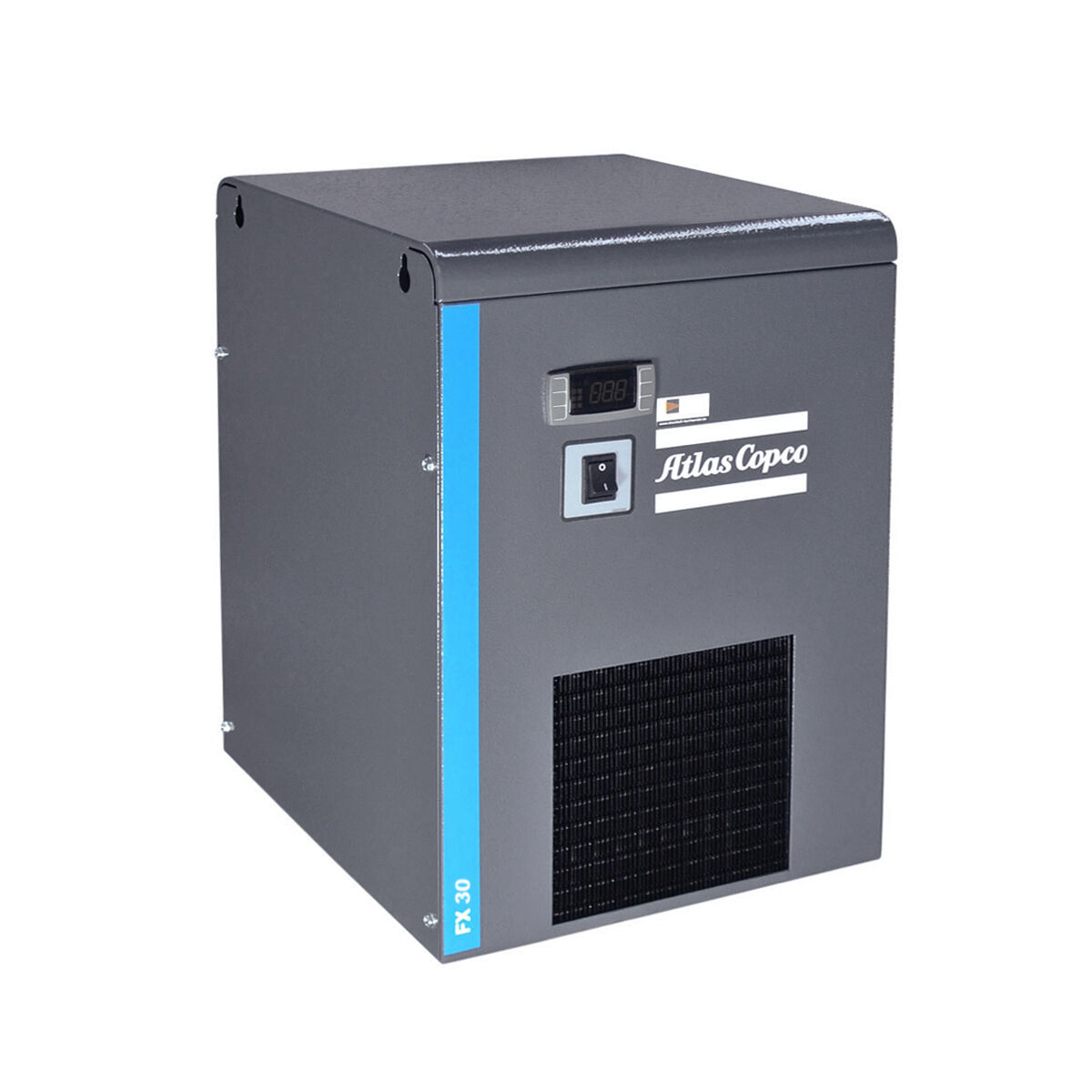

Essiccatore frigorifero Atlas Copco FX 30

Dati tecnici:

Condizioni di riferimento:

Valori limite:

Dimensioni, pesi e collegamenti:

Vantaggi

• Stazione di essiccazione ad aria compressa completa e pronta per il collegamento
• Design compatto
• Punto di rugiada a pressione stabile: classe di purezza acqua/aria compressa 4
• Scambiatore di calore ad alta efficienza energetica
• Nessuna perdita di aria compressa grazie allo scarico della condensa con controllo di livello
• Sensore del punto di rugiada in pressione per una misurazione accurata del punto di rugiada in pressione
• Contatto privo di potenziale per consentire il monitoraggio remoto sul sistema di controllo dati del cliente
• Nessuna condensa nelle tubature: Scambiatore di calore aria-aria, riscalda l'aria compressa fredda prima di scaricarla
• Servizio semplificato
• Tecnologia sostenibile

Caratteristiche dell'apparecchiatura e particolarità

Gli essiccatori a refrigerazione della serie FX offrono una soluzione affidabile, economica e semplice per tutti coloro che necessitano di aria compressa di alta qualità per i loro processi produttivi. Per evitare la condensa e quindi il rischio di corrosione e di danni ai sistemi e ai prodotti finali, l'aria compressa deve essere asciutta - ed è proprio per questo che gli essiccatori FX sono progettati. La serie di essiccatori FX è semplice, ma robusta e affidabile. Si tratta di una gamma semplice che si basa su una tecnologia collaudata, su componenti solidi e su un design semplice; queste caratteristiche si combinano per offrire un punto di rugiada costante e prestazioni affidabili a qualsiasi flusso di volume - in quasi tutte le applicazioni di produzione.

Descrizione

- Separatore di refrigerante
- Compressore di refrigerante
- Pressostato di massima
- Pressostato per il controllo del ventilatore
- Ventilatore
- Condensatore
- Filtro del refrigerante
- Unità di espansione Dispositivo di espansione
- Bypass del gas caldo
- Ingresso aria
- Scambiatore di calore aria/frigorifero
- Scambiatore di calore aria/aria
- Separatore d'acqua
- Scarico condensa
- Uscita aria

Ambito di consegna

• Essiccatore di aria compressa pronto per il collegamento su un telaio di base in acciaio per l'installazione senza fondamenta.
• Rivestimento in lamiera verniciata a polvere con aperture per l'aria di scarico, pannelli laterali facilmente rimovibili.
• Essiccatore di aria compressa con raffreddatore a blocco in alluminio aria/aria e aria/frigorifero
• Sistema di controllo Dixell
  • Contatto privo di potenziale per i messaggi di guasto
• Separatore d'acqua con scarico della condensa a livello controllato (zero perdite)
• Circuito frigorifero chiuso
  • Compressore refrigerante
  • Condensatore raffreddato ad aria con ventola
  • Condensatore Regolatore di pressione
  • Vaso di raccolta per il refrigerante
  • Evaporatore a 3 zone ad alta efficienza con separazione interna
  • Iniezione diretta di refrigerante con valvola di espansione termostatica
  • Valvola di bypass del gas caldo

Certificazioni

• CERTIFICAZIONE CE

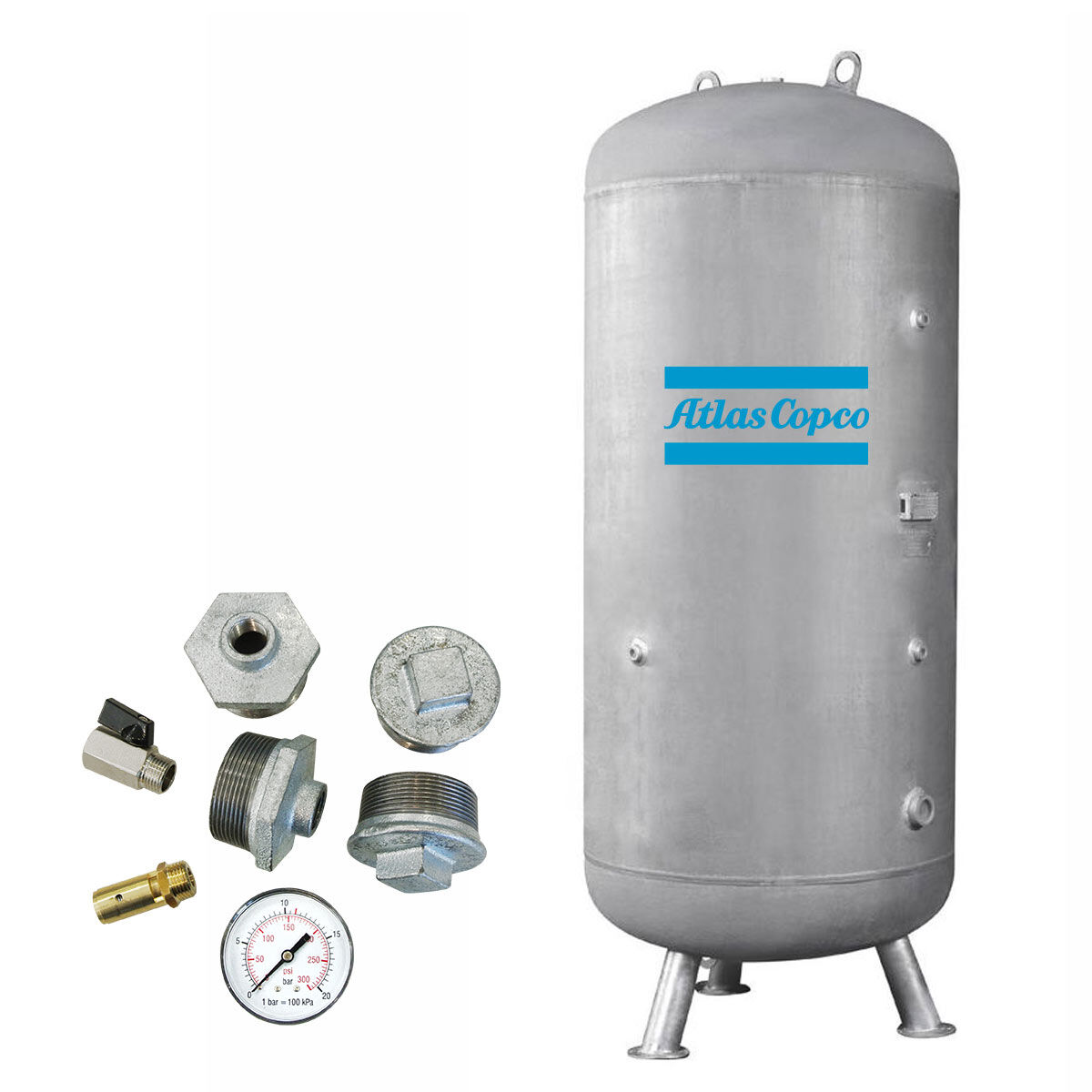

Serbatoio per aria compressa 500 lt, 11 bar, acciaio zincato, AD 2000 con set di raccordi

Grazie al loro volume di stoccaggio e tamponamento, i serbatoi di pressione hanno un compito molto importante nella stazione di aria compressa. Devono equalizzare i picchi di consumo e spesso separare la condensa dall'aria compressa. La scelta delle dimensioni giuste e una protezione anticorrosione affidabile sono quindi molto importanti.

Il design robusto, conforme alle specifiche di calcolo della normativa AD 2000, rende possibili cicli di prova di cinque anni. La zincatura a caldo applicata all'interno e all'esterno, in conformità alla norma DIN EN ISO 1461, offre un'eccezionale protezione dalla corrosione - ciò significa una durata di vita circa tre volte superiore a quella dei serbatoi per aria compressa con rivestimento tradizionale.

Dati tecnici:
