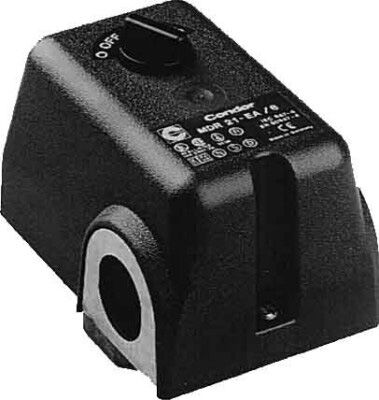

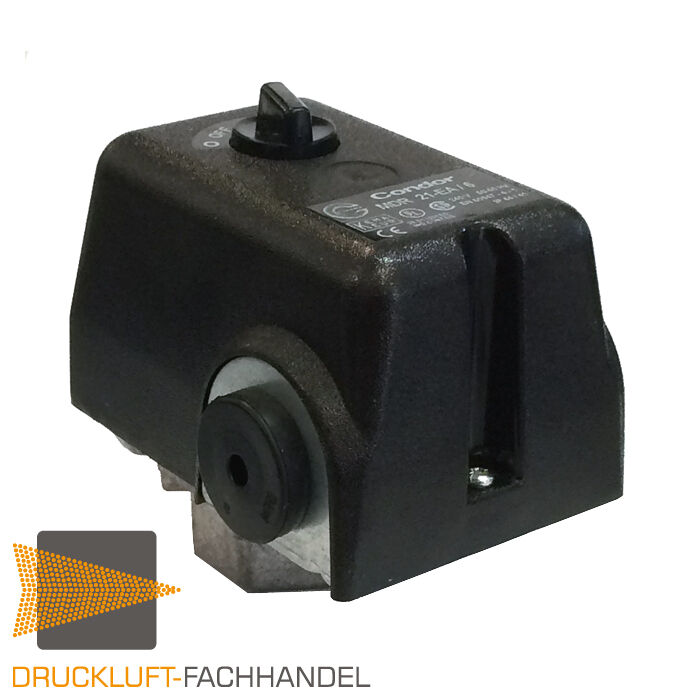

Pressostato Condor MDR 21-EA/6 MDR 21/6-EA 212218

Si le bouton de pression de ton compresseur tombe en panne, c'est ennuyeux. Car cette centrale de commande importante assure la mise en marche et l'arrêt de ton moteur électrique en fonction de la pression, et donc son bon fonctionnement. Le Condor MDR 5/11-K est ici la pièce de rechange idéale si tu tiens à un interrupteur à pression fiable en version triphasée. La particularité chez nous : tu reçois le MDR 5/11 avec la soupape de décharge EV 5 dans un pack complet. Tu le savais déjà ? Le fabricant de qualité Condor peut pratiquement être considéré comme "l'inventeur du pressostat" et peut se targuer d'une histoire à succès de plus de 120 ans. Et cela se voit : les raccords du pressostat MDR 5/11-K de Condor sont par exemple fabriqués en aluminium coulé sous pression extra massif et permettent au pressostat d'avoir une durée de vie particulièrement longue. vois par toi-même !   Aperçu des avantages du Condor MDR 5/11 K : produit de qualité supérieure Condor "Made in Germany". interrupteur de pression de puissance électromécanique efficace avec bouton de commutation marche/arrêt Bride fabriquée en aluminium coulé sous pression extra massif Soupape de décharge EV 5 comprise dans la livraison Interrupteur à pression avec membrane résistante en NBR idéal pour une utilisation avec de l'air comprimé / des compresseurs réglable individuellement (dans une plage définie)   Caractéristiques techniques : Version Courant triphasé Soupape de décharge EV 5 Plage de réglage 2 - 11 bar Protection du moteur (relais de surprotection) à commander séparément* charge max selon le relais de protection du moteur choisi Interrupteur marche/arrêt oui Raccordement** Bride G 1/2" + G 1/4 Capacité de commutation 5,5 kW pression d'arrêt max 11 bar Type de contact contact à ouverture (3 pôles) Température du milieu -5 °C à +80 °C Degré de protection IP  54 fréquence de commutation max./h 120 (électrique) - 600 (mécanique) *ATTENTION ! Pour cet interrupteur, il faut commander un relais thermique de surintensité à 3 pôles (à trouver sous "Accessoires"). Sinon, le mécanisme de marche/arrêt ne fonctionne pas. ** Raccords : Bride en bas G 1/2" (filetage intérieur) et 1 x G 1/4" (filetage intérieur) à l'avant - par exemple pour un raccordement de manomètre ou de soupape de sécurité.   Le pressostat Condor MDR 5/11-K - Pressostat robuste en version triphasée Le MDR 5/11-K est un pressostat de puissance de haute qualité pour le fonctionnement automatique des compresseurs avec du courant triphasé. Il est équipé d'un bouton de mise en marche et d'arrêt et possède une capacité de commutation de 5,5 kW. Grâce à des tests approfondis, tous les interrupteurs de la série MDR 5 ont été définis comme IP 54, ce qui signifie qu'ils sont protégés contre la poussière et les projections d'eau. L'intérieur est également impressionnant : Les deux raccords en aluminium massif moulé sous pression font du pressostat Condor MDR 5/11-K, avec son poids de 900 g, un centre de commande extrêmement stable pour ton compresseur. Le raccord de pression principal est doté d'un filetage intérieur de 1/2 pouce vers le bas, le second raccord est doté des habituels 1/4 pouce vers l'avant. Le réglage par défaut est de 9,0 bars de pression d'activation et de 11,0 bars de pression de désactivation et peut être adapté individuellement. Utilise de préférence l'aide au réglage que nous fournissons. Ton bonus : La valve de décharge EV 5 est incluse et peut être utilisée pour une conduite de décharge en plastique ou en cuivre (6 mm).   Remarques importantes sur le Condor MDR 5/11-K : Nous recommandons de toujours faire appel à un électricien qualifié pour remplacer ton interrupteur à pression Condor. Les raccords non utilisés doivent être fermés avec un bouchon fileté (non fourni). Les presse-étoupes adaptés (par exemple les raccords étrangleurs), sont disponibles séparément pour le MDR 5/11 K et ne sont pas inclus dans la livraison. Tu peux les trouver ici. Pour les raccords 1/4" ou 3/8", tu peux bien sûr obtenir chez nous les réductions correspondantes. Nous t'enverrons volontiers les instructions de montage ainsi que les conseils de réglage par e-mail.

Description : Version triphasée Capacité de commutation 5,5kW disponible avec relais de surintensité pression d'arrêt max. 11 bar 3 pôles (ouverture) selon EN 60947 Type de protection IP 54 Matériau de la bride=aluminium moulé sous pression Au moment de sa conception et de sa fabrication, le pressostat Condor a été construit selon les règles techniques reconnues en vigueur et est considéré comme sûr à l'emploi. Cependant, le pressostat peut présenter des risques s'il est utilisé par un personnel non qualifié, de manière incorrecte ou non conforme à l'usage prévu. Il est impératif de respecter les informations de sécurité et les prescriptions légales locales. Les pressostats servent à surveiller et à contrôler les processus, à enclencher les pompes et les compresseurs en fonction de la pression présente. Pour les MDR-5 avec boutons-poussoirs, un relais de surintensité est obligatoire (non fourni), sinon la mécanique de mise en marche/arrêt ne fonctionne pas ! Caractéristiques techniques (DIN EN 60947-4-1) : Courant de service assigné le (Ue=400 V) 16 A Puissance de fonctionnement nominale (AC 3) Ue=250 V (1~) / 400 V (3~) / 500 V (3~) 2,5 kW/ 5,5 kW /4kW Fréquence de calcul 50 Hz/ 60 Hz Tension d'isolation de mesure Ui 500 V courant de court-circuit assigné conditionnel (Ue=500 V) 3 kA Degré de pollution 3 Classe de protection I Durée de vie mécanique Nombre de manœuvres > 5 X105 Nombre max. Fréquence de commutation mécanique Nombre de commutations/ h 600 Durée de vie de l'élément de commutation (AC 3) Nombre de commutations > 1 X105 Mode de fonctionnement nominal (classe 120) manœuvres/ h 120 Plage de température -5°c à +80°c Type "2" NH00 / gl 50 A Matériau de contact Alliage d'argent.

Versione ACCapacità di rottura 4,0 kWpressione massima di taglio 11 barincl. pressacavo PG 11 Z/ZKValvola di sicurezza all'avviamento AEV 1SFlangia in acciaio (Ü=> versione con dado per raccordo)a 2 poli (normalmente chiusa)secondo la norma EN 60947Regolazione della pressione differenzialeMateriale flangia acciaio=alluminio pressione gas Campi di applicazione: PompeTensione nominale di isolamento 500VCapacità di commutazione del motore 4.0 kWVita utile del pezzo di commutazione>1x105Vita meccanica>5x105Max. Frequenza di commutazione elettrica 120 Max. Frequenza di commutazione massima meccanica 600 Corrente nominale di funzionamento le a 240 V AC 20 A Pressione di scoppio Pz >35 bar Temperatura media consentita aria -5...+80°C Temperatura media consentita acqua +70°CClasse di protezione secondo EN 60529IP 44Sezione di connessione a trefoli sottili 1x/2x2,5/2,5 mm2Sezione di connessione solida 1x/2x2,5/2,5mm2

Versione AC Capacità di rottura 4,0 kW pressione massima di taglio 11 bar incl. pressacavo PG 11 Z/ZK Valvola di sicurezza all'avviamento AEV 1S Flangia in acciaio (Ü=> versione con dado per raccordo) a 2 poli (normalmente chiusa) secondo la norma EN 60947 Regolazione della pressione differenziale Materiale flangia acciaio=alluminio pressione gas   Campi di applicazione: Pompe Tensione nominale di isolamento  500V Capacità di commutazione del motore  4.0 kW Vita utile del pezzo di commutazione  >1x105 Vita meccanica  >5x105 Max. Frequenza di commutazione elettrica  120  Max. Frequenza di commutazione massima meccanica  600  Corrente nominale di funzionamento le a 240 V AC  20 A  Pressione di scoppio Pz  >35 bar  Temperatura media consentita aria  -5...+80°C  Temperatura media consentita acqua  +70°C Classe di protezione secondo EN 60529 IP 44 Sezione di connessione a trefoli sottili 1x/2x 2,5/2,5 mm2 Sezione di connessione solida 1x/2x 2,5/2,5mm2

Versione ACCapacità di rottura 4,0 kWpressione massima di taglio 11 barincl. pressacavo PG 11 Z/ZKValvola di sicurezza all'avviamento AEV 1SFlangia in acciaio (Ü=> versione con dado per raccordo)a 2 poli (normalmente chiusa)secondo la norma EN 60947Regolazione della pressione differenzialeMateriale flangia acciaio=alluminio pressione gas Campi di applicazione: PompeTensione nominale di isolamento 500VCapacità di commutazione del motore 4.0 kWVita utile del pezzo di commutazione>1x105Vita meccanica>5x105Max. Frequenza di commutazione elettrica 120 Max. Frequenza di commutazione massima meccanica 600 Corrente nominale di funzionamento le a 240 V AC 20 A Pressione di scoppio Pz >35 bar Temperatura media consentita aria -5...+80°C Temperatura media consentita acqua +70°CClasse di protezione secondo EN 60529IP 44Sezione di connessione a trefoli sottili 1x/2x2,5/2,5 mm2Sezione di connessione solida 1x/2x2,5/2,5mm2

Versione AC Capacità di rottura 4,0 kW pressione massima di taglio 11 bar incl. pressacavo PG 11 Z/ZK Valvola di sicurezza all'avviamento AEV 1S a 2 poli (normalmente chiusa) secondo la norma EN 60947 Regolazione della pressione differenziale Materiale flangia acciaio=alluminio pressione gas   Campi di applicazione: Pompe Tensione nominale di isolamento  500V Capacità di commutazione del motore  4,0 kW Vita utile del pezzo di commutazione  >1x105 Vita meccanica  >5x105 Max. Frequenza di commutazione elettrica  120  Max. Frequenza di commutazione massima meccanica  600  Corrente nominale di funzionamento le a 240 V AC  20 A  Pressione di scoppio Pz  >35 bar  Temperatura media consentita aria  -5...+80°C  Temperatura media consentita acqua  +70°C Classe di protezione secondo EN 60529 IP 44 Sezione di connessione a trefoli sottili 1x/2x 2,5/2,5 mm2 Sezione di connessione solida 1x/2x 2,5/2,5mm2

Descrizione del prodotto Versione AC Capacità di commutazione 4,0 kW pressione massima di rottura 11 bar incl. pressacavo PG 11 Z/ZK e Valvola di sicurezza all'avviamento AEV 1S a 2 poli (normalmente chiuso) secondo EN 60947; KEMA-EUR Regolazione della pressione differenziale Materiale della flangia=alluminio pressofuso All'epoca del suo sviluppo e della sua produzione, il pressostato Condor è stato costruito in conformità alle norme tecnologiche vigenti e riconosciute ed è considerato sicuro da utilizzare. Tuttavia, il pressostato può presentare dei pericoli se viene utilizzato da personale non addestrato, in modo improprio o non conforme alla sua destinazione. È necessario osservare le informazioni sulla sicurezza e le norme di legge locali. I pressostati vengono utilizzati per monitorare e controllare i processi e per commutare pompe e compressori in base alla pressione presente. Dati tecnici (DIN EN 60947-4-1): Potenza nominale di esercizio (Ue=250 V / AC 3) 20A Frequenza nominale  50 Hz / 60 Hz Tensione nominale di isolamento Ui 500 V Tensione nominale di resistenza agli impulsi Uimp 6 kV Classe di protezione IP 44 Grado di inquinamento 3 Classe di protezione I Vita meccanica Cicli di commutazione > 5 X105 Max. Frequenza di commutazione massima cicli di commutazione meccanici/ h 600 Durata di vita del pezzo di commutazione (AC 3) Cicli di commutazione > 1 X105 Modalità operativa nominale (classe 120) Cicli di commutazione/ h 120 Intervallo di temperatura -da 5°c a +80°c Materiale dei contatti Lega d'argento Tipo di coordinazione 2 corrente di cortocircuito nominale condizionata 3 kA

Versione AC Capacità di commutazione 4,0 kWpressione massima di taglio 6 barincl. pressacavo PG 11 Z/ZK2 poli (contatto NC)secondo la norma EN 60947Regolazione della pressione differenzialeMateriale della flangia: acciaio (Ü=>versione con dado per raccordo)Tensione nominale di isolamento: 500 VCapacità di commutazione del motore (AC 3) Ue=240 V (1~): 4,0 kWDurata del pezzo di commutazione (AC 3) Cicli di commutazione: > 1 x 10^5Vita meccanica Cicli di commutazione: > 5 x 10^5Max. Frequenza massima di commutazione elettrica Operazioni/h: 120Max. Max. frequenza di commutazione meccanica operazioni/h: 600Corrente nominale di esercizio Ie a 240 V AC: 20APressione di scoppio: > 35 barTemperatura media consentita Aria: da -5 a +80 °CTemperatura media consentita Acqua: +70 °CClasse di protezione secondo EN 60529: IP 44Sezioni di connessione 1... a trefoli sottili 1 x / 2 x: 2,5 / 2,5 mm2Sezioni di collegamento 1... solido 1 x / 2 x: 2,5 / 2,5 mm2Campi di applicazione: Pompe

Versione ACCapacità di rottura 4,0 kW / 3HPpressione massima di taglio 11 bar / 160 psiincl. pressacavo PG 13.5 Z/ZKValvola di scarico all'avviamento AEV 11 Sa 2 poli (normalmente chiusa)secondo la norma EN 60947Approvazione UL / CSA opzionaleRegolazione della pressione differenzialeMateriale della flangia=alluminio pressofusoCampi di applicazione: PompeTensione di isolamento nominale500VCapacità di commutazione del motore4,0 kWCapacità di commutazione del motore (UL 508, CSA 22.2)3,0 CV / 2,0 CVCapacità di commutazione del motore (UL 508, CSA 22.2)0,5 HPVita utile del pezzo di commutazione>1x105Vita meccanica>5x105Max. Frequenza di commutazione elettrica120 Max. Frequenza di commutazione massima meccanica600 Corrente nominale di esercizio le (EN 60947)20 ACorrente nominale di esercizio (UL/CSA)26A Pressione di scoppio Pz>35 bar Temperatura media consentita aria-5...+80°C Temperatura media consentita acqua+70°CClasse di protezione secondo EN 60529IP 44Sezione di connessione a trefoli sottili 1x/2x2,5/2,5 mm2Sezione di connessione solida 1x/2x2,5/2,5mm2

Versione ACCapacità di rottura 4,0 kW / 3HPpressione massima di taglio 6 bar / 87 psiincl. pressacavo PG 13.5 Z/ZK2 poli (contatto NC)secondo la norma EN 60947Approvazione UL / CSA opzionaleRegolazione della pressione differenzialeMateriale della flangia in acciaio (Ü=>versione con dado per raccordo)Campi di applicazione: PompeTensione nominale di isolamento500VCapacità di commutazione del motore4,0 kWCapacità di commutazione del motore (UL 508, CSA 22.2)3,0 CV / 2,0 CVCapacità di commutazione del motore (UL 508, CSA 22.2)0,5 HPVita utile del pezzo di commutazione>1x105Vita meccanica>5x105Max. Frequenza di commutazione elettrica120 Max. Frequenza di commutazione massima meccanica600 Corrente nominale di esercizio le (EN 60947)20 ACorrente nominale di esercizio (UL/CSA)26A Pressione di scoppio Pz>35 bar Temperatura media consentita aria-5...+80°C Temperatura media consentita acqua+70°CClasse di protezione secondo EN 60529IP 44Sezione di connessione a trefoli sottili 1x/2x2,5/2,5 mm2Sezione di connessione solida 1x/2x2,5/2,5mm2

Volete che il vostro compressore con pressostato torni a funzionare senza problemi? Allora la sostituzione del pressostato potrebbe essere il rimedio. Con il pressostato Condor MDR 2/11 non solo ottenete un pressostato sostitutivo di lunga durata con design AC, ma anche un pacchetto completo ideale: il pressostato di alta qualità per il vostro compressore è già preconfigurato con quattro connessioni da 1/4 di pollice e interruttore rotante e viene fornito con una valvola di sicurezza per l'avviamento. Le quattro connessioni di pressione del Condor MDR 2/11 sono realizzate in solido alluminio pressofuso di alta qualità, come da tradizione Condor, che rende il pressostato stabile fin dalle fondamenta. Lo sapevate? La qualità costante dei pressostati Condor è costantemente verificata da test approfonditi! I vantaggi del pressostato per compressori Condor MDR 2/11: prodotto di alta qualità Condor "Made in Germany efficiente pressostato elettromeccanico di potenza con interruttore rotante con 4 pratici attacchi in alluminio pressofuso extra solido valvola di sicurezza all'avviamento AEV 2S inclusa nella fornitura pressostato per compressori con membrana resistente in NBR/SBR ideale per l'utilizzo con aria compressa / compressori regolabile individualmente (entro un intervallo definito) Dati tecnici: Versione Corrente alternata Valvola di sicurezza AEV 2S Campo di regolazione 4 - 12 bar Interruttore On/Off Interruttore rotante Connessione* Flangia 4 x 1/4 Capacità di rottura 2,2 kW Pressione massima di spegnimento 12 bar Tipo di contatto contatto NC (2 poli) Temperatura media -da 5 °C a +80 °C Grado di protezione IP 44 Frequenza di commutazione massima/h 120 (elettrica) - 600 (meccanica) * Pressostato Compressore Connessioni: Flangia inferiore G 1/4" (filettatura femmina) e 3 x G 1/4" (filettatura femmina) a sinistra, destra e anteriore - ad esempio per il collegamento di un manometro o di una valvola di sicurezza. Pressostato Condor MDR 2/11 - Il pressostato per il vostro compressore! L'MDR 2/11 è un pressostato di potenza qualitativa per il funzionamento automatico dei compressori a corrente alternata. Il pressostato per compressori con una capacità di commutazione di 2,2 kW è dotato di un interruttore rotante separato ed è stato classificato nella classe di protezione IP 44 (secondo la norma EN 60947) in diverse procedure di test. Il pressostato per compressori Condor MDR 2/11 offre ben 4 connessioni: la connessione principale si trova in basso con filettatura interna G 1/4" e le altre tre connessioni si trovano a sinistra, a destra e davanti con filettatura interna G 1/4". Non avete bisogno di tutti gli attacchi? Allora basta inserire le connessioni che non vi servono con dei tappi a vite. Un altro vantaggio: la preimpostazione dell'MDR 2/11 con pressione di accensione di 7,0 bar e pressione di spegnimento di 9,0 bar può essere regolata individualmente. Naturalmente vi forniamo anche una guida dettagliata alla regolazione. Inoltre, riceverete il pressostato per aria compressa di Condor in una confezione con la valvola di sicurezza all'avvio AEV 2S, adatta a una linea di sicurezza in plastica da 6 mm. Se non siete sicuri che questa configurazione sia adatta a voi, chiedeteci pure! Saremo lieti di consigliarvi. Note importanti sul pressostato Condor MDR 2/11: Vi consigliamo di sostituire il pressostato del compressore sempre con l'aiuto di un elettricista qualificato. I collegamenti non utilizzati devono essere sigillati con un tappo a vite (non incluso nella fornitura). I pressacavi adatti (ad esempio i nippli di strozzamento) sono inclusi nella confezione di MDR 2/11. Per le connessioni da 1/2" o 3/8", potete ovviamente richiedere a noi i riduttori appropriati. Saremo lieti di inviarvi le istruzioni di montaggio e di regolazione via e-mail.

Descrizione Versione trifase Capacità di commutazione 7,5 (11) kW / 20 HP disponibile con relè di sovracorrente pressione massima di interruzione 35 bar 3 poli, (contatto NC) secondo la norma EN 60947 Approvazione UL / CSA opzionale Materiale della flangia=alluminio pressofuso All'epoca del suo sviluppo e della sua produzione, il pressostato Condor è stato costruito in conformità alle norme tecnologiche vigenti e riconosciute ed è considerato sicuro da utilizzare. Tuttavia, il pressostato può presentare dei pericoli se viene utilizzato da personale non addestrato, in modo improprio o non conforme alla sua destinazione. È necessario osservare le informazioni sulla sicurezza e le norme di legge locali. I pressostati vengono utilizzati per monitorare e controllare i processi, per commutare pompe e compressori in base alla pressione presente. Dati tecnici (DIN EN 60947-4-1): Potenza nominale di funzionamento (AC 3) Ue=230 V (1~) / 400 V (3~) / 690 V (3~) 5,5 kW/ 7,5 kW/ 7,5 kW Frequenza nominale  50 Hz  Tensione nominale di isolamento Ui 690 V corrente di cortocircuito nominale condizionata 50 kA Tensione nominale di resistenza agli impulsi Uimp 6 kV Grado di inquinamento 3 Classe di protezione I Vita meccanica Cicli di commutazione > 1 X106 Max. Frequenza di commutazione massima cicli di commutazione meccanici/ h 600 Durata di vita del pezzo di commutazione (AC 3) Cicli di commutazione > 5 X104 Modalità operativa nominale (classe 120) Cicli di commutazione/ h 120 Temperatura ridotta consentita -da 5°c a +80°c Classe di protezione IP 54 Materiale dei contatti Lega d'argento
