Pressostato Condor tipo MDR 3/11 EA EV 3S R 3/16 attacco F4 G1/2 103046
Spedizione gratuita
%
195,58 €*
(9.1% risparmiato)
177,79 € iVA inclusa
Contenuto:
1 pezzo
Prezzi IVA inclusa a partire da 139 euro (lordi) spedizione gratuita (IT) altrimenti più le spese di spedizione
Produttore:
Condor
EAN:
4047322211154
Codice prodotto del produttore:
103046
Codice prodotto:
MDR 3/11-16
Peso:
0.688 kg
Spedizione:
Possibilità di spedizione con corriere o espresso
Informazioni sul prodotto "Pressostato Condor tipo MDR 3/11 EA EV 3S R 3/16 attacco F4 G1/2 103046"

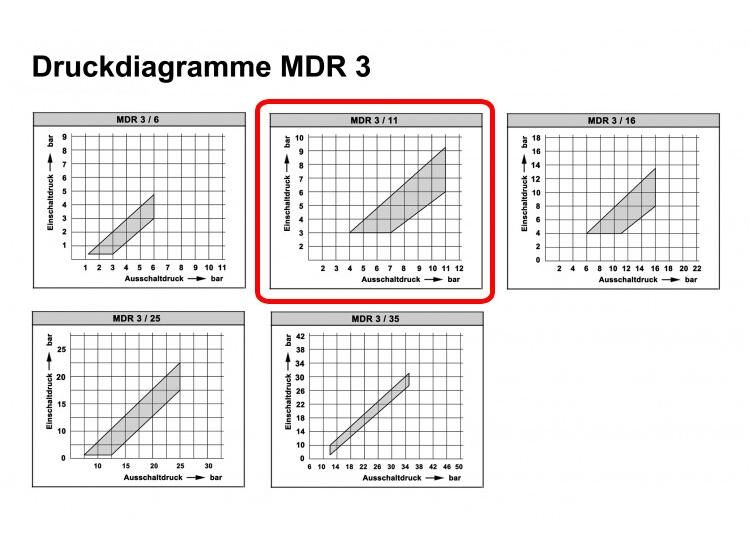

Pressostato, compressori, corrente trifase, F4 1/2, temperatura media da -5 °C a 80 °C, G 1/2, regolazione. 4 -11 bar, carico massimo 10-16 A
Dati tecnici:
| Capacità di commutazione | 7,5 kW |
| Pressione massima di spegnimento | 12 bar |
| Tipo di contatto | contatto NC (3 poli) |
| Campo di regolazione min. | 4 bar |
| Campo di regolazione max. | 11 bar |
| Classe di protezione | IP 54 |
| Frequenza di commutazione | max. 120 (elettrica), 600 (meccanica) |
| Versione | Versione trifase |
| Connessione aria compressa | G 1/2 |
| carico massimo | 10,0 - 16,0 A |
| Temperatura media min. | -5 °C |
| Temperatura media max. | 80 °C |
| Connessione | Flangia F4 G1/2* |

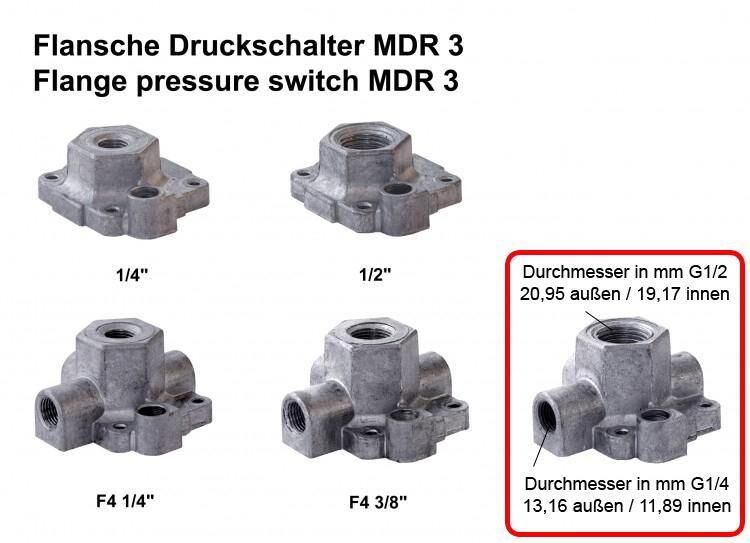

* Attacco flangia inferiore G 1/2 (filettatura interna) e 3 x G 1/4 (filettatura interna) a sinistra, a destra e davanti - ad esempio per il collegamento di manometri o valvole di sicurezza. Le connessioni non utilizzate possono essere chiuse con un tappo a vite (non incluso nella fornitura).
Per le connessioni da 3/8" o 1/4" puoi ovviamente procurarti i riduttori corrispondenti, che trovi alla voce accessori. Se hai bisogno di una versione diversa, saremo lieti di consigliarti telefonicamente.
Troverai questo articolo nel nostro catalogo per l'aria compressa e la pneumatica a pagina 340. I prezzi indicati nel catalogo si riferiscono a clienti commerciali e sono prezzi netti (più IVA).
Puoi trovare questo prodotto nel catalogo a pagina 340 (vedi Download).
Accedere
10 novembre 2020 17:04
Schnelle Lieferung ...
Schnelle Lieferung
10 novembre 2020 17:04
Schnelle Lieferung ...
Schnelle Lieferung
2 marzo 2015 14:11
Freundliche kompetente Be...
Freundliche kompetente Beratung, Prompte Lieferung. Fazit:Sehr gut
9 luglio 2018 21:11
Alles sehr sehr gut gelau...
Alles sehr sehr gut gelaufen. Von der Beratung bis zur Lieferung. Alles super
2 marzo 2015 14:11
Freundliche kompetente Be...
Freundliche kompetente Beratung, Prompte Lieferung. Fazit:Sehr gut
9 luglio 2018 21:11
Alles sehr sehr gut gelau...
Alles sehr sehr gut gelaufen. Von der Beratung bis zur Lieferung. Alles super
Accessori adatti
Piastra terminale per valvola HDM Funzione: cieca 106698
Piastra terminale per terminale di valvola HDM, cieca (per terminare il sistema), temperatura da -10 °C a 60 °CQuestiterminali di valvola compatti con portate fino a 800 Nl/min possono essere adattati individualmente a qualsiasi applicazione specifica grazie al gran numero di funzioni diverse e alle varie piastre di ingresso e intermedie.Poiché ogni terminale di valvola è una combinazione personalizzata dei vari elementi individuali, nel catalogo mostriamo solo le piastre di ingresso, intermedie e finali disponibili, nonché i vari dischi di valvola e le connessioni multi-pin a 25 pin.Adatta per aria compressa filtrata e non lubrificata olubrificata.Il comando manuale è disponibile anche in versione monostabile (momentanea) su richiesta.La pressione di esercizio dipende dalle piastre di ingresso installate.Dati tecnici:Intervallo di temperatura min.-10 °CIntervallo di temperatura max.60 °CConsumo di energia0,6 W per azionamentoComando manualea scattoControllofino a 16 attuazioni (ad esempio 16 valvole a molla)Classe di protezioneIP 65Funzionecieco (per terminare il sistema)Troverai questo articolo nel nostro catalogo a fogli mobili per l'aria compressa e la pneumatica a pagina 484. I prezzi indicati nel catalogo si riferiscono a clienti commerciali e sono prezzi netti (più IVA).Troverai questo prodotto nel catalogo a pagina 484 (vedi Download).
18
%

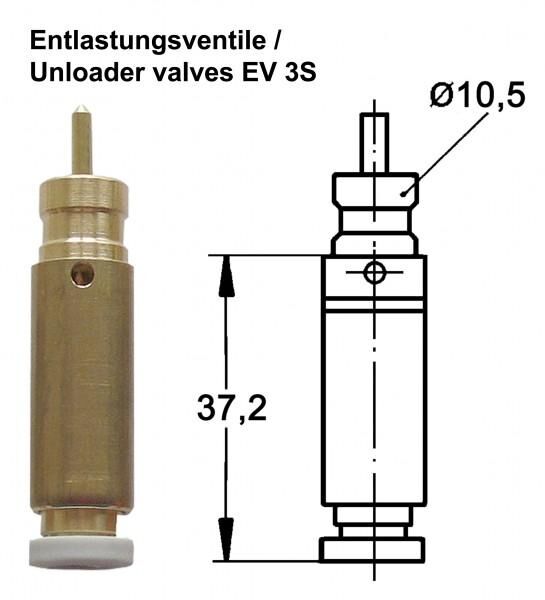

Valvola di sicurezza EV3S per pressostato Condor
