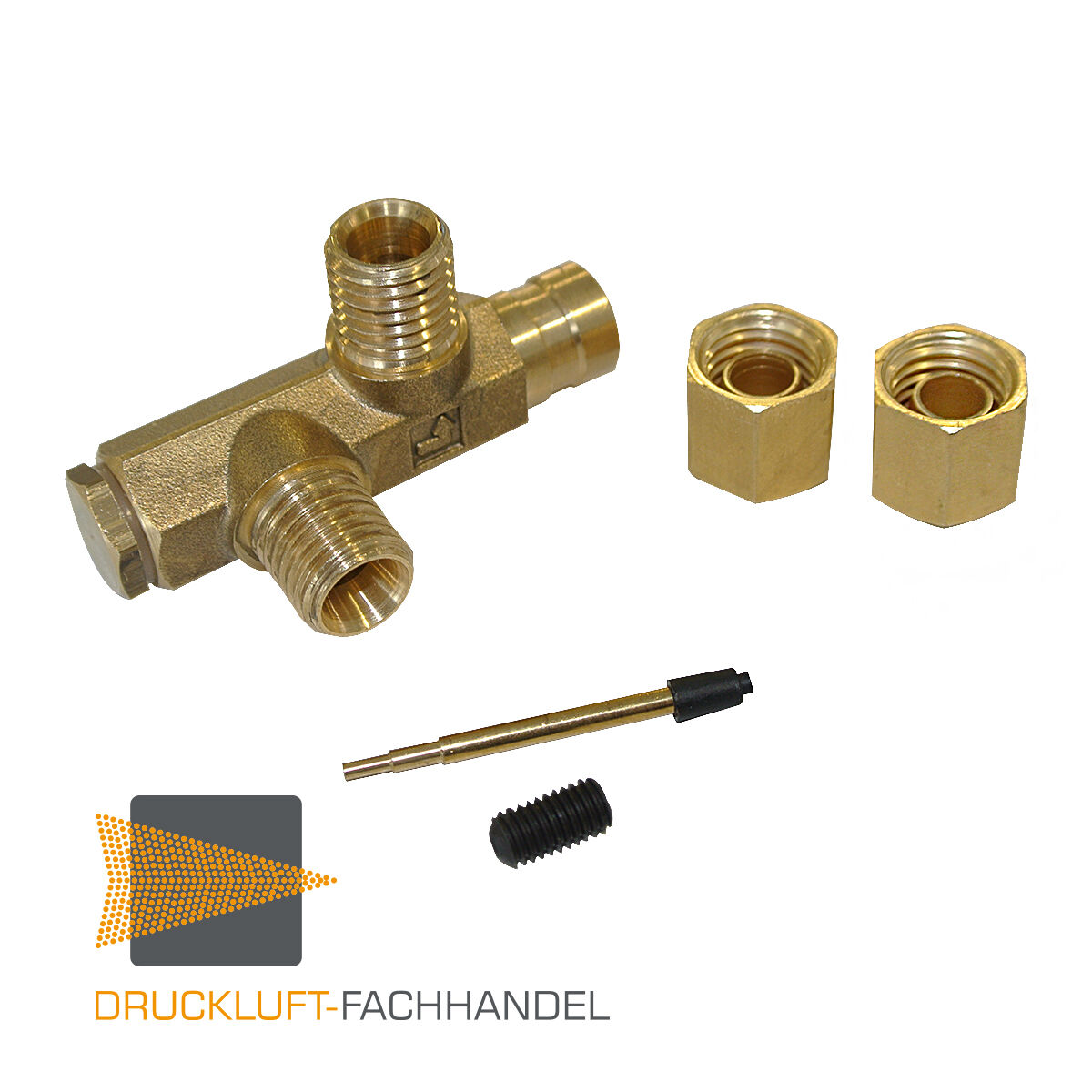

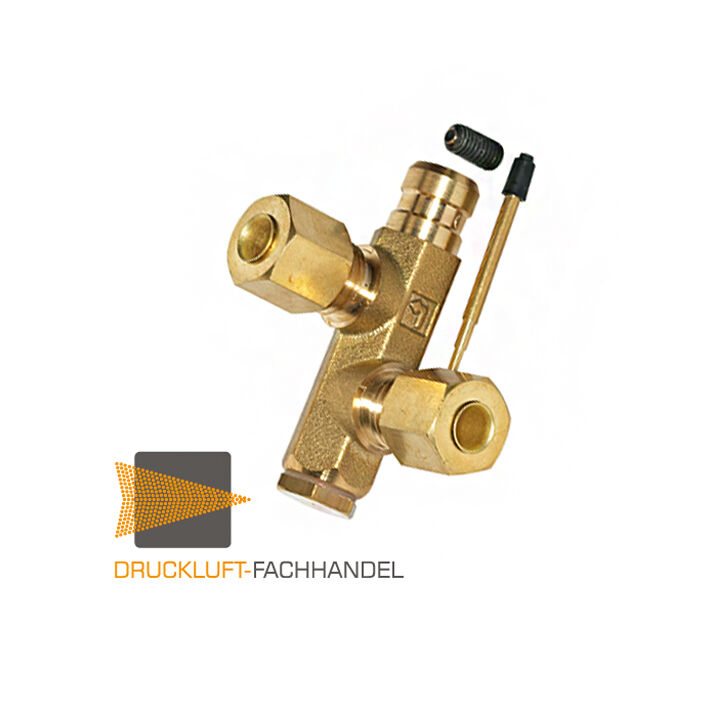

Valvola di sicurezza EV5 per pressostato Condor 201878 103061

Volete che il vostro compressore con pressostato torni a funzionare senza problemi? Allora la sostituzione del pressostato potrebbe essere il rimedio. Con il pressostato Condor MDR 2/11 non solo ottenete un pressostato sostitutivo di lunga durata con design AC, ma anche un pacchetto completo ideale: il pressostato di alta qualità per il vostro compressore è già preconfigurato con quattro connessioni da 1/4 di pollice e interruttore rotante e viene fornito con una valvola di sicurezza per l'avviamento. Le quattro connessioni di pressione del Condor MDR 2/11 sono realizzate in solido alluminio pressofuso di alta qualità, come da tradizione Condor, che rende il pressostato stabile fin dalle fondamenta. Lo sapevate? La qualità costante dei pressostati Condor è costantemente verificata da test approfonditi! I vantaggi del pressostato per compressori Condor MDR 2/11: prodotto di alta qualità Condor "Made in Germany efficiente pressostato elettromeccanico di potenza con interruttore rotante con 4 pratici attacchi in alluminio pressofuso extra solido valvola di sicurezza all'avviamento AEV 2S inclusa nella fornitura pressostato per compressori con membrana resistente in NBR/SBR ideale per l'utilizzo con aria compressa / compressori regolabile individualmente (entro un intervallo definito) Dati tecnici: Versione Corrente alternata Valvola di sicurezza AEV 2S Campo di regolazione 4 - 12 bar Interruttore On/Off Interruttore rotante Connessione* Flangia 4 x 1/4 Capacità di rottura 2,2 kW Pressione massima di spegnimento 12 bar Tipo di contatto contatto NC (2 poli) Temperatura media -da 5 °C a +80 °C Grado di protezione IP 44 Frequenza di commutazione massima/h 120 (elettrica) - 600 (meccanica) * Pressostato Compressore Connessioni: Flangia inferiore G 1/4" (filettatura femmina) e 3 x G 1/4" (filettatura femmina) a sinistra, destra e anteriore - ad esempio per il collegamento di un manometro o di una valvola di sicurezza. Pressostato Condor MDR 2/11 - Il pressostato per il vostro compressore! L'MDR 2/11 è un pressostato di potenza qualitativa per il funzionamento automatico dei compressori a corrente alternata. Il pressostato per compressori con una capacità di commutazione di 2,2 kW è dotato di un interruttore rotante separato ed è stato classificato nella classe di protezione IP 44 (secondo la norma EN 60947) in diverse procedure di test. Il pressostato per compressori Condor MDR 2/11 offre ben 4 connessioni: la connessione principale si trova in basso con filettatura interna G 1/4" e le altre tre connessioni si trovano a sinistra, a destra e davanti con filettatura interna G 1/4". Non avete bisogno di tutti gli attacchi? Allora basta inserire le connessioni che non vi servono con dei tappi a vite. Un altro vantaggio: la preimpostazione dell'MDR 2/11 con pressione di accensione di 7,0 bar e pressione di spegnimento di 9,0 bar può essere regolata individualmente. Naturalmente vi forniamo anche una guida dettagliata alla regolazione. Inoltre, riceverete il pressostato per aria compressa di Condor in una confezione con la valvola di sicurezza all'avvio AEV 2S, adatta a una linea di sicurezza in plastica da 6 mm. Se non siete sicuri che questa configurazione sia adatta a voi, chiedeteci pure! Saremo lieti di consigliarvi. Note importanti sul pressostato Condor MDR 2/11: Vi consigliamo di sostituire il pressostato del compressore sempre con l'aiuto di un elettricista qualificato. I collegamenti non utilizzati devono essere sigillati con un tappo a vite (non incluso nella fornitura). I pressacavi adatti (ad esempio i nippli di strozzamento) sono inclusi nella confezione di MDR 2/11. Per le connessioni da 1/2" o 3/8", potete ovviamente richiedere a noi i riduttori appropriati. Saremo lieti di inviarvi le istruzioni di montaggio e di regolazione via e-mail.

Applicabile universalmente dalla valvola di non ritorno alla valvola di sicurezza sul pressostatoIl set è composto da:2x dado di raccordo M 12x1,5 secondo DIN 13, acciaio zincato, per tubo esterno-ø 6 mm2x anello di taglio, ottone nichelato, tubo esterno-ø 6 mm2x manicotti di rinforzo, tubo interno-ø 6/4mmTubo in poliammide nero ca. 1,0 m

Materiali:Raccordi a vite in acciaio: Corpo: acciaio zincato, guarnizione in elastomero (se applicabile): NBR, raccordi in acciaio inox & raccordi a compressione NC: Corpo: 1.4571, guarnizione in elastomero (se applicabile): FKMIntervallo di temperatura:Raccordi in acciaio: da -40°C a +120°C (con guarnizione in elastomero: da -35°C a +100°C), raccordi in acciaio inox e raccordi a compressione NC: da -60°C a +400°C (con guarnizione in elastomero: da -20°C a +200°C, raccordi NC su richiesta fino a +550°C)Montaggio dei raccordi a compressione e dei raccordi a compressione NC1) Taglia il tubo ad angolo retto, sbavalo leggermente e puliscilo all'interno e all'esterno. Non utilizzare tagliatubi. Usa un manicotto di rinforzo per i tubi a parete sottile o morbida.2) Oliate bene la filettatura e il cono del raccordo, il dado di raccordo all'interno e l'anello di taglio. Per i raccordi ad anello in acciaio inox, assicurati di utilizzare PASTE ES (opzionale per i raccordi NC).3) Spingi il dado di raccordo e l'anello di taglio sul tubo. Assicurati che l'anello di taglio/NC sia nella posizione corretta, altrimenti il montaggio non sarà corretto.4) Avvita il dado di raccordo il più possibile a mano. Segna il dado di raccordo per verificare il numero di giri prescritto. Spingi il tubo nel cono fino all'arresto. stringi il dado di raccordo con una chiave di circa 1 giro. Il tubo non deve ruotare.5) Per controllare l'assemblaggio, allenta il dado di raccordo. Anello di taglio: il materiale del tubo gettato deve coprire la superficie anteriore dell'anello di taglio. In caso contrario, stringi leggermente. Grazie all'effetto molla dell'anello di taglio, potrebbe essere ancora possibile girarlo - nessun errore di funzionamento. Anello di serraggio NC: non deve essere più possibile muovere l'anello di serraggio.6) Assemblaggio finale: Monta il dado di raccordo sull'elemento di collegamento fino a quando non si avverte un notevole aumento della forza. Quindi stringere con 1/4 - 1/2 giro (raccordo ad anello tagliente) o 3/4 di giro (raccordo ad anello di compressione NC).Qualità del tubo richiesta:Raccordi in acciaio: Tubi idraulici di precisione senza saldatura secondo EN 10305-4 (DIN 2445/2), tolleranze secondo DIN 2391, grado C, raccordi in acciaio inox & raccordi a compressione NC: Tubi senza saldatura in acciaio inox secondo DIN EN ISO 1127, classe di tolleranza D4/T3 (i raccordi a compressione NC possono essere utilizzati solo con tubi in materiale 1.4571)Vantaggi dei raccordi a compressione NC rispetto ai raccordi ad anello tagliente:-Compatibilità con tutti i raccordi a compressione secondo la norma DIN EN ISO 8434-1 (DIN 2353). -Resiste a carichi dinamici come vibrazioni e pulsazioni. -Può essere allentato e riavvitato tutte le volte che è necessario. -L'anello di serraggio NC, a differenza dell'anello di taglio, non è temprato, quindi non può arrugginire e ha una buona resistenza chimica. -La lubrificazione della filettatura del dado non è necessaria grazie al rivestimento d'argento durante l'assemblaggio iniziale, - Tenuta al vuoto Q< 10^8 mbar l/s, - Ideale per l'utilizzo nel settore del gas e dell'acqua*non standardizzato secondo la norma ISO 8434-1, può essere utilizzato solo per i raccordi a compressione NCAltre proprietà:MaterialeAcciaio zincatoSerieserie leggeraØ esterno del tubo6 L (M12x1,5)Pressione di esercizio (bar)315Intervallo di temperatura (°C)-da 40 a +120Peso9.4 g / pz.

Materiali:Corpo: ottone nichelato, anello di taglio: ottoneIntervallo di temperatura:-60°C a max. +300°C (raccordi girevoli: da -20°C a max. +80°C)Materiali consigliati per i tubi:Rame, poliammide (con manicotto di rinforzo)Nota:Quando si utilizza un tubo di rame morbido, applica il fattore di correzione di 0,65 (pressione x 0,65). Quando si utilizza un tubo in poliammide, si applicano le pressioni di esercizio del tubo.Altre caratteristiche:Serieserie molto leggeraØ esterno del tubo6 LL (M10x1)Intervallo di temperatura (°C)-da 60 a +300Pressione di esercizio con tubo di rame duro (bar)100Peso0.9 g / pz.

Utilizzo:I manicotti di rinforzo sono utilizzati per tubi in acciaio a parete sottile, tubi in rame e tubi in plastica quando si utilizzano anelli di taglio e raccordi a compressione.Altre proprietà:MaterialeOttoneDesigncon collareper tubo Ø esterno (min.) (mm)6per Ø tubo interno (mm)4,0Peso0.4 g / pz.

Altre caratteristiche:Versionerotolo da 25 metriØ tubo esterno x interno (mm)6 x 4Colore*neroPressione di esercizio (bar)27Lunghezza rotolo (m)25min. Raggio di curvatura (mm)35Peso410 g / pz.

Coperchio con interruttore on/offper pressostato MDR 5 Ulteriori informazioni: Scheda tecnica P 3-96.pdf Troverai oltre 18.000 altri articoli nel nostro catalogo di depliant per l'aria compressa e la pneumatica. I prezzi indicati nel catalogo sono destinati ai clienti commerciali e sono prezzi netti (più IVA).

Diaframma per compressore tipo "MDR5Dati tecnici:DescrizioneDiaframmaMaterialeNBR max. 80 °C Troverai questo articolo nel nostro catalogo a schede per l'aria compressa e la pneumatica a pagina 341. I prezzi indicati nel catalogo sono destinati ai clienti commerciali e si intendono al netto (più IVA).
